ADSL共享上网大总结
一、非路由共享
  1.双机共享上网
  （1）网络连接

  如果你想额外添加一台计算机共享 ADSL上网，那么你须要再购买两块网卡，一块安装在Internet接入计算机中，另一块安装在须要进行共享的那台计算机(以下称为客户机)中。我们建议选购10/100Mbps白适应网卡。值得—提的是，如果 ADSL MODEM是外置以太网接口的，那么Internet接入计算机里面便会有两块网卡，一块用于连接MODEM，另一块用于连接另外一台计算机。当然，一根足够长的双绞线电不可少。需要说明的是：这根用于直接连接两合计算机的双绞线是交*双绞线，也就是说线的两头排线方式不同，分别是T568A和T568B标准，如图1。

建议大家在购买双绞线时让商窜帮你做好，但是你一定要告诉是用于两台计算机直接连接。双机共享的组网方式如图2所示。

（2）网络配置
  将两合计算机按图2所示的方式连接起来以后，我们启动计算机给两块网卡安装驱动程序。待网卡驱动程序安装完成且能够正常工作时，TCP／IP网络协议也已经自动添加了。以后如果因为某种原因(例如TCP／IP~a件受损)，需要人工添加TCP／IP协议时，我们可以在系统桌面上用鼠标右击“网上邻居”图标，在弹出的快捷菜单中选择“属性”，打开“网络和拨号庄接”对话框，然后在对应的连接项目上再次右击鼠标，在弹出的快捷菜单中选择“属性”，打开“连接属性”对话框。在该对话框中点击’安装”按钮，然后在弹出的对话框巾选中“协议”并点击“添加”按钮，晨后在弹出的“选择网络协议”对话框中选择“TCP／IP协议”，“确定”即可，当两合计算机的网卡能够正常工作，且网线连接也正常后．我们须要给两合计算机分别指定IP地址，让它们互能访问。

  a.接入Internet计算机的网络配置
  在Internet接入计算机上，按照上面所述的方法打开“网络和拨号连”对话框。由于这台计算机同时也有ADSL连接，所在该对话框中，现在应该有两个连接项目，一个是用于ADSL连接的，另一个是用于后者——“本地连接”。但若我们打开“网络和拨号连接’对话框时，发现里面存在两个本地本地连接的，也就是用于两个计算机的连接（图3）。

我们须要指定IP地址的是后者－－“本地连接”。但若我们打开“网络和拨号连接”对话框时，里面存在两个本地连接——“本地连接1”与“本地连接2”，我们则须要判断哪个是真正的本地连接，而哪个是用于ADSL线路的连接。有十很简单的判别方式，那就是在汁算机屏幕右下角托盘区断开ADSL拨号连接，这时它所对应的那个连接就会呈现灰色，而剩下的依旧呈现绿色的连接项目就是真正的本地连接了。鼠标右击”本地连接”，在弹出的快捷菜单中选择“属性”，打开“本地连接属性”对话框。在该对话框中，选择“Internet协议(TCP／IP)”，然后点击“属性”按钮，弹出“Internet协议(TCP／ IP)属性”对话框。在该对话框中，我们先勾迭“使用下面的IP地址”，然后在“IP地址”栏中，输入“192.168.0.1”，在“子网掩码”栏中输入"255.255.255.0"。然后再勾选“使用下面的DNS服务器地址”，并在“首选DNS服务器”栏中输入你的ISP的DNS服务器地址(如果你不清楚，可以致电当地电信局询问)，如图4。

以上步骤完成并确认后，我们回到系统桌面，鼠标右击“我的电脑”图标，在弹出的“系统特性”对话框中选择“网络标识”标签页。在该标签页中点击”属性”按钮，弹出“标识更改”对话框。在这里，我们须要给计算机命名并设置“工作组名”（注意不是“域名”）。
  b.客户机的网络配置
  同样进入“本地连接属性”对话框，选择“Internet协议(TCP／IP)”，然后点击“属性”按钮，弹出“Internet协议(TCP／IP)属性”对话框。在该对话框中，我们须要将IP地址设定成与 Internet接入计算机相同的网段，即192．168．0．x(x为2-255的自然数)。在本例中，我们将IP地址指定为“192．168．0．2"，子网掩码“255．255．255．0"。由于我们采用网关方式共享 Internet，即把Internet接入计算机当成网关计算机，所以，默认网关应填写Internet接入计算机的IP地址“192．168．0．1”，而首选 DNS服务器也填写“192．168．0．1”。以上设置完成并“确定”后，返回系统桌面。然后按照“接入Internet计算机的网络配置”方法，给这台客户机设置“计算机名”和“工作组名”。注意：每台计算机的名称是惟一的，不能相同，但是工作组要采用相同的名称。设置基本完成，我们可以在两台计算机的“网上邻居”中看能不能显示出对方计算机名，如果能，则组网成功。
  （3）实现internet连接共享
  下一步要做的，就是在接入Internet计算机上安装一个代理服务器软件，或者是网关软件，来实现Internet的连接共享。代理服务器软件能够实现的功能要多一些，但是配置起来比较麻烦；网关软件功能相对代理服务器软件功能弱一些，但是对于小型网络共享已经是绰绰有余，最重要的是——它配置简单!在此我们推荐使用网关软件SyGate。相信大家对它不会陌生，我们在共享56K MODEM上网时就会用到它。它的新版本不仅能够良好地支持ADSL等宽带接入方式的共享，而且依旧保持了小巧轻便、配置简单的风格，所以特别适用于家庭、网吧或中小型办公室。 SyGate能够支持所有的Windows版本，软件的下载地

www.onlinedown.net/sygate.htm

。下载并安装该软件，它会自动检测硬件以及网络配置，惟一需要注意的是：当系统询问你是否要采用并配置DHCP(自动获取IP地址)服务时，一定要选“否”，因为我们已经给两台计算机配置了固定IP地址。安装完成后重启计算机，SyGate会自动加载。现在，Internet接人计算机便成为一台网关计算机了，当它连接上Internet时，另外一台计算机便可以通过它来上网。Internet接入计算机进行ADSL虚拟拨号连接上网后， SyGate会侦测到Internet连接已建立并自动开始共享该连接(图5)。

现在客户机可以上网了，大功告成了。
  2.多机共享上网
  多机共享是指除了 Internet接入计算机外，还有两台或两台以上的计算机需要共享上网。我们依旧沿用上一篇“双机共享上网”即代理服务器／网关计算机的思路。但由于计算机总数超过了两台，所以我们无法直接用网线将它们连接在一起实现相互通讯，而需要集线设备 (集线器或者交换机)的帮助了。

  我们需要为每台计算机再配置一块网卡，然后，依据需求购买集线器或者交换机。如果计算机总数在8台以内，建议大家购买8口的集线器；如果数量比较多，且除了共享上网，还有别的共享需求(例如单位和网吧)，则建议大家购买16口或者24口的交换机。推荐购买国内知名品牌，价格不贵，性能也不错。多机共享的组网如图6所示。

需要提醒大家的是，在用集线器或者交换机组网时，采用的是直通双绞线；即线两头都采用T568B做法(连接计算机和ADSL MODEM的那根双绞线也是直通线)。

  网络硬件连接完成后，启动计算机安装网卡驱动程序和TCP／IP协议。如果是网吧，还需要安装IPX／SPX兼容协议，因为局域网连机游戏会用到它。IPX／SPX兼容协议的添加和TCP／IP协议的添加相同，也在“网络属性”对话框中。

  在配置IP地址时，我们依旧将接人Inter— net计算机的IP地址配置为“192．168．0．1”，子网掩码为“255．255．255．0'’，DNS服务器还是填写ISP的DNS服务器地址。

  各客户机的IP地址则顺延下去，分别是“192．168．0．2、192．168．0．3……”，子网掩码依旧采用“255．255．255．0”。而“网关”千13"DNS服务器”还是填写接入Internet计算机的IP地址“192．168．0．1”。

  在对Internet接人计算机和客户机命名时，依旧采用同样的工作组名和不同的计算机名。例如IP地址为“192．168．0．1”的计算机则命名为“a1，依此类推。

  在各台计算机上点击“网上邻居”查看，若可见其它机器，则组网成功。

  最后，还是在Internet接人计算机上安装网关软件SyGate使它成为网关计算机，同样我们也不采用DHCP方式。当网关计算机连接Internet时，SyGate会自行启动连接共享。
  3.邻里特殊组网方案
  邻里共享一条ADSL线路的人很多，虽然就是“双机共享上网”，但它有着特殊性，就是在Internet接入计算机关闭后(例如主人不在家，或要关闭计算机时)，另一个用户就无法使用了。不过这并不是无法解决的问题。如果你使用的是以大网接口ADSL MODEM，则可以采用“临时更换线路”的方式来解决这个问题。

  在前面“双机共享上网”的图2组网方案，我们假设Internet接入计算机为A机，而邻居的那台计算机为B机。现在如果A机关闭，B机就无法上网了。不过在我们对连线方式稍做改动之后，问题就可以解决了。

  具体的改动方式有两种，形式稍有差异，但实质相同：

  方案一：

  如图1所示，我们在两机之间再布置一条备用的直通双绞线(注意一定是直通双绞线，即两头都是T568B接头)。这样，在A机需要关闭时，A机用户可以将原本连接ADSL MODEM的双绞线取下来，插上这根备用直通双绞线。然后通知 B机用户，B机用户也把交*双绞线线取下，插上这根直通双绞线。这，时，就相当于ADSL MODEM直接连接在B机上了。

当然，这种方式也存在一定问题，一是每次A用户都得通知B用户，显得很麻烦；二是当A用户通知B用户时，B用户可能不在家……于是我们给出第二种方式。
  方案二：

  在ADSL MODEM出口处，加上一个分线器。该分线器原理类似电话的分线器，即1口分两口，并联。这种分线器可以在电脑城中销售网络产品的公司处买到。加上分线器以后，拉出两条直通双绞线，一条接入A机，另外一条走线到B用户处，但不做连接。然后，再按照双机共享方式，即图2所示方式进行组网连接，最后得到如图2所示的组网图。这样，当A机关闭时，A用户根本不用通知B用户。B用户连接网络时，发现无法连通，Ping A机IP地址也无法Ping通，即可确定A机已关闭。然后B机用户拔下原有交*双绞线，插上备用的直通线直接连接ADSL MODEM即可。

这种方式便很好地解决了第一种方式所存在的问题。然而，它也并非完美无缺：用户B不能准确判断A机是否关闭且一段时间内不会使用网络。当A机正在启动，或只是短时间关闭时，用户B发现A机无法连通，则主动连接ADSL MODEM，这时A机再连接ADSL时就会失败。具体采用那种方式，大家可根据白己的实际情况而定。

  采取了上述步骤后，我们还没有彻底地解决问题。由于B机直接连接 ADSL MODEM进行主叫拨号，所以需要安装虚拟拨号软件(例如Enternet 300)，且在拨号前要对网络配置进行小小的调整：在“网络属性”对话框中，将已经设置好的"IP地址”和"DNS服务器”改为“自动获取”(也有可能需要指定为别的IP地址，视MODEM的品牌不同具体而定)。这些调整花不了多少时间，一般不到2分钟就可以搞定。

  如果你的ADSL MODEM是采用USB接口的，或者是内置PCI类型的，那么，你无法使用“临时线路修改”的办法来解决问题。因为B机无法直接与ADSL MODEM取得联系。但是严格地说，也不是一点办法都没有。只要A机用户允许，我们可以在“双机共享”的基础上，采用“远程唤醒干自动拨号”的方式来解决问题：从B机上直接唤醒关闭·的A机，并让A机在开机后自动拨号连接Internet，而B机照样通过A这台网关计算机上网。

一、非路由共享
  1.双机共享上网
  （1）网络连接

  如果你想额外添加一台计算机共享 ADSL上网，那么你须要再购买两块网卡，一块安装在Internet接入计算机中，另一块安装在须要进行共享的那台计算机(以下称为客户机)中。我们建议选购10/100Mbps白适应网卡。值得—提的是，如果 ADSL MODEM是外置以太网接口的，那么Internet接入计算机里面便会有两块网卡，一块用于连接MODEM，另一块用于连接另外一台计算机。当然，一根足够长的双绞线电不可少。需要说明的是：这根用于直接连接两合计算机的双绞线是交*双绞线，也就是说线的两头排线方式不同，分别是T568A和T568B标准，如图1。

建议大家在购买双绞线时让商窜帮你做好，但是你一定要告诉是用于两台计算机直接连接。双机共享的组网方式如图2所示。

（2）网络配置
  将两合计算机按图2所示的方式连接起来以后，我们启动计算机给两块网卡安装驱动程序。待网卡驱动程序安装完成且能够正常工作时，TCP／IP网络协议也已经自动添加了。以后如果因为某种原因(例如TCP／IP~a件受损)，需要人工添加TCP／IP协议时，我们可以在系统桌面上用鼠标右击“网上邻居”图标，在弹出的快捷菜单中选择“属性”，打开“网络和拨号庄接”对话框，然后在对应的连接项目上再次右击鼠标，在弹出的快捷菜单中选择“属性”，打开“连接属性”对话框。在该对话框中点击’安装”按钮，然后在弹出的对话框巾选中“协议”并点击“添加”按钮，晨后在弹出的“选择网络协议”对话框中选择“TCP／IP协议”，“确定”即可，当两合计算机的网卡能够正常工作，且网线连接也正常后．我们须要给两合计算机分别指定IP地址，让它们互能访问。

  a.接入Internet计算机的网络配置
  在Internet接入计算机上，按照上面所述的方法打开“网络和拨号连”对话框。由于这台计算机同时也有ADSL连接，所在该对话框中，现在应该有两个连接项目，一个是用于ADSL连接的，另一个是用于后者——“本地连接”。但若我们打开“网络和拨号连接’对话框时，发现里面存在两个本地本地连接的，也就是用于两个计算机的连接（图3）。

我们须要指定IP地址的是后者－－“本地连接”。但若我们打开“网络和拨号连接”对话框时，里面存在两个本地连接——“本地连接1”与“本地连接2”，我们则须要判断哪个是真正的本地连接，而哪个是用于ADSL线路的连接。有十很简单的判别方式，那就是在汁算机屏幕右下角托盘区断开ADSL拨号连接，这时它所对应的那个连接就会呈现灰色，而剩下的依旧呈现绿色的连接项目就是真正的本地连接了。鼠标右击”本地连接”，在弹出的快捷菜单中选择“属性”，打开“本地连接属性”对话框。在该对话框中，选择“Internet协议(TCP／IP)”，然后点击“属性”按钮，弹出“Internet协议(TCP／ IP)属性”对话框。在该对话框中，我们先勾迭“使用下面的IP地址”，然后在“IP地址”栏中，输入“192.168.0.1”，在“子网掩码”栏中输入"255.255.255.0"。然后再勾选“使用下面的DNS服务器地址”，并在“首选DNS服务器”栏中输入你的ISP的DNS服务器地址(如果你不清楚，可以致电当地电信局询问)，如图4。

以上步骤完成并确认后，我们回到系统桌面，鼠标右击“我的电脑”图标，在弹出的“系统特性”对话框中选择“网络标识”标签页。在该标签页中点击”属性”按钮，弹出“标识更改”对话框。在这里，我们须要给计算机命名并设置“工作组名”（注意不是“域名”）。
  b.客户机的网络配置
  同样进入“本地连接属性”对话框，选择“Internet协议(TCP／IP)”，然后点击“属性”按钮，弹出“Internet协议(TCP／IP)属性”对话框。在该对话框中，我们须要将IP地址设定成与 Internet接入计算机相同的网段，即192．168．0．x(x为2-255的自然数)。在本例中，我们将IP地址指定为“192．168．0．2"，子网掩码“255．255．255．0"。由于我们采用网关方式共享 Internet，即把Internet接入计算机当成网关计算机，所以，默认网关应填写Internet接入计算机的IP地址“192．168．0．1”，而首选 DNS服务器也填写“192．168．0．1”。以上设置完成并“确定”后，返回系统桌面。然后按照“接入Internet计算机的网络配置”方法，给这台客户机设置“计算机名”和“工作组名”。注意：每台计算机的名称是惟一的，不能相同，但是工作组要采用相同的名称。设置基本完成，我们可以在两台计算机的“网上邻居”中看能不能显示出对方计算机名，如果能，则组网成功。
  （3）实现internet连接共享
  下一步要做的，就是在接入Internet计算机上安装一个代理服务器软件，或者是网关软件，来实现Internet的连接共享。代理服务器软件能够实现的功能要多一些，但是配置起来比较麻烦；网关软件功能相对代理服务器软件功能弱一些，但是对于小型网络共享已经是绰绰有余，最重要的是——它配置简单!在此我们推荐使用网关软件SyGate。相信大家对它不会陌生，我们在共享56K MODEM上网时就会用到它。它的新版本不仅能够良好地支持ADSL等宽带接入方式的共享，而且依旧保持了小巧轻便、配置简单的风格，所以特别适用于家庭、网吧或中小型办公室。 SyGate能够支持所有的Windows版本，软件的下载地

www.onlinedown.net/sygate.htm

。下载并安装该软件，它会自动检测硬件以及网络配置，惟一需要注意的是：当系统询问你是否要采用并配置DHCP(自动获取IP地址)服务时，一定要选“否”，因为我们已经给两台计算机配置了固定IP地址。安装完成后重启计算机，SyGate会自动加载。现在，Internet接人计算机便成为一台网关计算机了，当它连接上Internet时，另外一台计算机便可以通过它来上网。Internet接入计算机进行ADSL虚拟拨号连接上网后， SyGate会侦测到Internet连接已建立并自动开始共享该连接(图5)。

现在客户机可以上网了，大功告成了。
  2.多机共享上网
  多机共享是指除了 Internet接入计算机外，还有两台或两台以上的计算机需要共享上网。我们依旧沿用上一篇“双机共享上网”即代理服务器／网关计算机的思路。但由于计算机总数超过了两台，所以我们无法直接用网线将它们连接在一起实现相互通讯，而需要集线设备 (集线器或者交换机)的帮助了。

  我们需要为每台计算机再配置一块网卡，然后，依据需求购买集线器或者交换机。如果计算机总数在8台以内，建议大家购买8口的集线器；如果数量比较多，且除了共享上网，还有别的共享需求(例如单位和网吧)，则建议大家购买16口或者24口的交换机。推荐购买国内知名品牌，价格不贵，性能也不错。多机共享的组网如图6所示。

需要提醒大家的是，在用集线器或者交换机组网时，采用的是直通双绞线；即线两头都采用T568B做法(连接计算机和ADSL MODEM的那根双绞线也是直通线)。

  网络硬件连接完成后，启动计算机安装网卡驱动程序和TCP／IP协议。如果是网吧，还需要安装IPX／SPX兼容协议，因为局域网连机游戏会用到它。IPX／SPX兼容协议的添加和TCP／IP协议的添加相同，也在“网络属性”对话框中。

  在配置IP地址时，我们依旧将接人Inter— net计算机的IP地址配置为“192．168．0．1”，子网掩码为“255．255．255．0'’，DNS服务器还是填写ISP的DNS服务器地址。

  各客户机的IP地址则顺延下去，分别是“192．168．0．2、192．168．0．3……”，子网掩码依旧采用“255．255．255．0”。而“网关”千13"DNS服务器”还是填写接入Internet计算机的IP地址“192．168．0．1”。

  在对Internet接人计算机和客户机命名时，依旧采用同样的工作组名和不同的计算机名。例如IP地址为“192．168．0．1”的计算机则命名为“a1，依此类推。

  在各台计算机上点击“网上邻居”查看，若可见其它机器，则组网成功。

  最后，还是在Internet接人计算机上安装网关软件SyGate使它成为网关计算机，同样我们也不采用DHCP方式。当网关计算机连接Internet时，SyGate会自行启动连接共享。
  3.邻里特殊组网方案
  邻里共享一条ADSL线路的人很多，虽然就是“双机共享上网”，但它有着特殊性，就是在Internet接入计算机关闭后(例如主人不在家，或要关闭计算机时)，另一个用户就无法使用了。不过这并不是无法解决的问题。如果你使用的是以大网接口ADSL MODEM，则可以采用“临时更换线路”的方式来解决这个问题。

  在前面“双机共享上网”的图2组网方案，我们假设Internet接入计算机为A机，而邻居的那台计算机为B机。现在如果A机关闭，B机就无法上网了。不过在我们对连线方式稍做改动之后，问题就可以解决了。

  具体的改动方式有两种，形式稍有差异，但实质相同：

  方案一：

  如图1所示，我们在两机之间再布置一条备用的直通双绞线(注意一定是直通双绞线，即两头都是T568B接头)。这样，在A机需要关闭时，A机用户可以将原本连接ADSL MODEM的双绞线取下来，插上这根备用直通双绞线。然后通知 B机用户，B机用户也把交*双绞线线取下，插上这根直通双绞线。这，时，就相当于ADSL MODEM直接连接在B机上了。

当然，这种方式也存在一定问题，一是每次A用户都得通知B用户，显得很麻烦；二是当A用户通知B用户时，B用户可能不在家……于是我们给出第二种方式。
  方案二：

  在ADSL MODEM出口处，加上一个分线器。该分线器原理类似电话的分线器，即1口分两口，并联。这种分线器可以在电脑城中销售网络产品的公司处买到。加上分线器以后，拉出两条直通双绞线，一条接入A机，另外一条走线到B用户处，但不做连接。然后，再按照双机共享方式，即图2所示方式进行组网连接，最后得到如图2所示的组网图。这样，当A机关闭时，A用户根本不用通知B用户。B用户连接网络时，发现无法连通，Ping A机IP地址也无法Ping通，即可确定A机已关闭。然后B机用户拔下原有交*双绞线，插上备用的直通线直接连接ADSL MODEM即可。

这种方式便很好地解决了第一种方式所存在的问题。然而，它也并非完美无缺：用户B不能准确判断A机是否关闭且一段时间内不会使用网络。当A机正在启动，或只是短时间关闭时，用户B发现A机无法连通，则主动连接ADSL MODEM，这时A机再连接ADSL时就会失败。具体采用那种方式，大家可根据白己的实际情况而定。

  采取了上述步骤后，我们还没有彻底地解决问题。由于B机直接连接 ADSL MODEM进行主叫拨号，所以需要安装虚拟拨号软件(例如Enternet 300)，且在拨号前要对网络配置进行小小的调整：在“网络属性”对话框中，将已经设置好的"IP地址”和"DNS服务器”改为“自动获取”(也有可能需要指定为别的IP地址，视MODEM的品牌不同具体而定)。这些调整花不了多少时间，一般不到2分钟就可以搞定。

  如果你的ADSL MODEM是采用USB接口的，或者是内置PCI类型的，那么，你无法使用“临时线路修改”的办法来解决问题。因为B机无法直接与ADSL MODEM取得联系。但是严格地说，也不是一点办法都没有。只要A机用户允许，我们可以在“双机共享”的基础上，采用“远程唤醒干自动拨号”的方式来解决问题：从B机上直接唤醒关闭·的A机，并让A机在开机后自动拨号连接Internet，而B机照样通过A这台网关计算机上网。
二、路由共享
  在非路由共享中，我们讲述了非路由以大式、USB式、内置PCI式ADSL MODEM的连接共享方案。它们需要用一台计算机当作代理服务器或网关，而其他计算机通过它来共享上网。而采用路由ADSL MODEM来组网实现连接共享时，由于路由 ADSL MODEM自身集成了拨号功能，且具有单独的IP地址，就相当于一台网关计算机。因此，所有计算机就可以通过这个 ADSL MODEM网关来共享上网，而不再需要单独的代理服务器或网关计算机了。相对来说，这种组网方式更为快捷简便。

  如果你今天才安装，或者才打算安装ADSL，那么恭喜你，因为现在的以太式ADSL MODEM几乎都内置了路由功能(但请注意：只有以太网式ADSL MO— DEM才可能具有路由功能， USB接口式和内置PCI式是不可能具有路由功能的)。但是ISP给我们配置ADSL线路时，出于某些考虑，通常都不会告诉用户路由功能如何使用，更有甚者，干脆警告用户不能使用路由功能，这是完全没有道理的行为!

  通过路由功能，我们可以方便地进行组网和Internet共享，当然，事先我们要开启ADSL MODEM的路由功能，并对它进行一定的配置。下面，笔者就以合勤P642路由ADSL MODEM为：例来为大家讲解如何设置ADSL：路由方式共享上网。其他品牌路由ADSL MODEM的设置界面和它不尽相同，但要设置的项目都是大同小异。
  1.路由ADSL MODEM组网共享
  （1）网络连接
  使用路由ADSL MODEM共享上网，需要购买单独的集线设备(集线器或交换机)，当然，如果ADSL MODEM自身集成了交换机(例如TP-Link的TD-8831)就不用再购买集线设备了。另外，我们需要给每台计算机配置一块网卡，并需要若干条直通双绞线。组网方式如图1所示。

（2）路由功能的设置
  由于ISP给我们配置ADSL MODEM时，并没有开启路由功能，所以在网络连接完成后，我们还需要修改ADSL MO- DEM的一些设置。

  合勤P642 ADSL MODEM是通过“Telnet'’命令登录至MODEM中进行设置的。它的出厂默认IP地址是192．168．1．1，子网掩码是255．255．255．0，登录密码为1234。在开始设置之前，我们需要将网络中一台计算机的IP地址设置为与之相同的IP段——192．168．1．x(x为2~254之间的自然数)，子网掩码为255．255．255．0，这样才能够登录ADSL MODEM并对它进行设置。

  具体设置步骤如下：

  a．单击“开始一运行”，输入"telnet 192．168．1．广并按“回车”键确认。

  b．在弹出的登录对话框中输入ADSL MODEM的初始管理密码1234，然后按“回车”键进入SMT(System Management Ter— minal，系统管理终端)界面(图2)。

SMT是合勤P642 ADSL MODEM的设置工具，它分成了3个主要部分：“Getting Started”用于基本的上网设置；“Advanced Applications”是高级应用方面的设置，而“Advanced Management”则是高级管理设置。所有功能的设置只须选择相应的菜单，填入相关的参数就可完成。

  我们需要设置的项目，主要在"Getting Started"中。

  c．设定“Getting Started'’
  进行常规设置，选择菜单“1．General Setup”(常规设置)，进入“常规设置”界面(图3)。

这里的设置比较简单，上面3个项目System Name (系统名称)、Location(位置)和Contact Per~n’s Name(管理员姓名)根据自己的情况随便填就可以了。关键在下面部分，因为我们要开启路由模式，必须将Route IP(路由IP协议)项设为Yes，Route IPX(路由IPX协议)项设为No，Bridge(桥接模式)设为No。完成此菜单的设定后，按下“回车”键确认设定值。

  进行以太网设置

  选择菜单“3．Ethernet Setup"(以太网设置)，进入以太网设置界面(图4)

再选择菜单“2．TCP／IP and DHCP Setup”，进入“TCP／IP and DHCP Setup”的设置界面。这里设置的项目较多，而且都很重要，需要仔细设置。

  首先我们看 看“DHCP”项(动态主机配置协议)，它可以有3种设置，分别是None(没有)、Server(服务器)和Relay(转播)。当设定为Server时ADSL MODEM内置的DHCP服务器就被激活，可以为图1所示的局域网内的客户机分配IP地址、网关地址及DNS服务器地址；若设定为None，内置的DHCP服务器将被关闭，我们需要手动设置局域网中客户机的IP地址。

  在这里，我们建议大家不使用DHCP功能，而采用手动分配局域网中IP地址的方式。于是，我们选定为None(图5)。

接下来我们要设置TCP／IP参数。

  IP Address，是指ADSL MODEM的默认私有IP地址。我们可以在这里对该 IP地址进行修改。如果不打算修改，保持默认的 192．168．1．1即可。

  IP Subnet Mask(1P子网掩码)。ADSL MODEM会依据你所指定的IP地址自动计算子网掩码。例如当IP地址为192．168．1．1时，子网掩码会自动生成为255．255．255．0。建议保持该自动生成值，而不要人为修改它。完成此菜单的设定后，按下“回车”键确认设置。

  进行Internet访问设置

  在“Getting Started”中选择菜单“4． Internet Access Setup”，进入“Internet访问设置”界面(图6)。我们需要对以下项目进行设置： ISP’s Name(1SP名称)、 Encapsulation(封装模式)、 Multiplexing(多路复用)、VPI(虚拟路径鉴别)和VCI(虚拟通道鉴别)值、Service Name(服务名称)

  以上这些项目要依据ISP提供的参数来设定，请致电ISP询问。

  My login(用户名)与My Password(密码)，这个容易理解。如果你是ADSL拨号用户就在此输入ISP提供给你的用户名和密码。

  Single User Account(单用户账户)，当然选Yes啦，表示只有一个账号。

  IP Address Assignment(1P地址分配)，如果你是ADSL拨号用户，就选Dynamic(动态)，也就是说采用的是动态分配公有IP地址。如果你是ADSL专线用户，就选Static(静态)，并在下面的IP Address栏中输入ISP分配给你的公有IP地址。由于我是采用ADSL虚拟拨号方式，是动态IP地址，所以选择了Dynamic。设置完成后，按“回车”键确认设置。

  d．进行远程节点设置
    在图2所示的主界面中选择菜单“11． Remote Node Setup”，进入远程节点设置界面。这里一共可以设置8个远程节点，现在我们只设置了一个。选择“1”，进入该节点的设置界面。这里的设置项目相当于前面几个项目的集合，参照前面的设置修改相应的参数即可，不过要注意前后一致。

  设置完成后，按“回车”键确认设置。此时若ADSL MODEM设置正确，将自动拨号连接到Internet。
  3.客户机配
  我们在ADSL MODEM的设置中关闭了DHCP功能，所以现在要手动设定局域网中每一台计算机(客户机)的IP地址。有几点需要注意：第一，局域网中计算机的IP地址必须与ADSL MODEM同网段，即IP地址为192．168．1》， 而子网掩码为 255．255．255．0；第二，由于现在ADSL MO- DEM成为了网关，所以，在配置客户机时，默认网关地址应填写ADSL MODEM的IP地址，而DNS服务器地址也是同样(图7)。

至此，我们已经成功地实现了通过 ADSL MODEM的路由功能进行Internet共享。现在客户机开机后就可以上网了，感觉和专线上网差不多，非常方便。
  三、宽带路由器实现共享
  前面我们详细讲述了如何用路由式ADSL MODEM+集线器(或交换机)实现多机共享。大家也已经知道如果对于非路由式ADSL MODEM，可以采用代理服务器或网关方式来共享。但若没有路由ADSL MODEM，就非得采用代理服务器或网关模式呜?不!还有一种解决方案： 非路由ADSL MODEM+宽带路由器。

  宽带路由器也是一种共享上网设备，同路由式ADSL MODEM相似，它也具有“路由”的功能，可以取代代理服务器的位置而成为客户机的“网关”。客户机就通过这个“网关”来上网。而且，多数宽带路由器还自带有4口或者5口交换机，客户机只要把网线插在宽带路由器的交换机口中，再进行简单的配置就可以上网了。

  宽带路由器支持多种Internet接人方式的共享，例如 ADSL、FTTB+LAN(光纤到楼+局域网到户)、闭路线宽带(即 Cable MODEM)、普通56Kbps MODEM拨号上网等。不过，对子ADSL接入方式，它只支持以太式ADSl MODEM。
  下面，我们依旧以Windows 2000平台为基础，以ASUS(华硕)AAM6000EV非路由以太式ADSL MODEM和TP-Link(普瑞尔)TL-R400宽带路由器为例，来讲解宽带路由器共享ADSL的方法(其他品牌的宽带路由器在设置界面上会有所不同，但要设置的地方和具体设置内容几乎都是相同的)。

  首先，确保ADSL MODEM212作正常，即我们已经能够通过它上网。然后，我们切断计算机和ADSL MODEM的电源，把 TL-R400宽带路由器连接进来。

  TL-R400宽带路由器如图1所示

它是专门针对家庭用户和小型办公室而开发的共享上网设备。它集成了4口10／ 100Mbps交换机，用于连接需要上网的用户计算机。而背面板上的WAN口，则是用来连接ADSL MO- DEM等网络接人设备的。它的组网方式如图2所示。

1.宽带路由器的配置
  现在，我们要对TL-R400宽带路由器进行简单的配置，让它能够代替计算机进行自动拨号。

  同大多数以太式ADSL MODEM一样，TL-R400宽带路由器也具有一个IP地址，且采用Web页管理方式。我们可以在 IE浏览器地址栏中输入“http：／／xxx．xxx． XXX．XXX'’进入管理页面来对它进行设置。 TL-R400出厂时默认的IP地址是“192．168．123．254'’， 子网掩码为“255．255．255．0"。我们要注意，现在直接在计算机的IE浏览器地址栏中输入"http：／／ 192．168．123．254"是无法访问管理页面的，道理很简单：IP地址要处于同一个网段才可以进行访问。于是我们首先要修改计算机本地连接的IP地址。

  进入局域网中任意一台计算机系统“本地连接”的"TCP／IP属性”对话框。在该对话框中，将IP地址设置为"192．168．123． x”(x为1-253的自然数)，同时将网关设置为“192．168．123．254"。连续两次“确定”后，设置立即生效。现在，我们可以在IE地址栏中输入"http：／／192．168．123．254"进入 TL-R400的管理页面了。

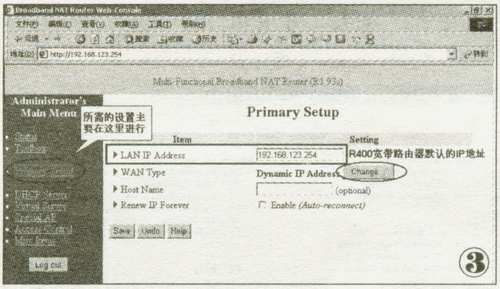

  在出现的登录页面左侧登录框输入默认密码"admin”进入管理页面。在管理页面左侧的菜单中，选择“ Primary Setup ”(主要设置)项，出现如图3所示的对话框。

在该对话框中，显示有TL-R400的默认IP地址以及WAN(广域网)的类型，默认为“Dynamic IP Address”(动态IP地址)。点击“Change”(更改)按钮，进入图4所示对话框。

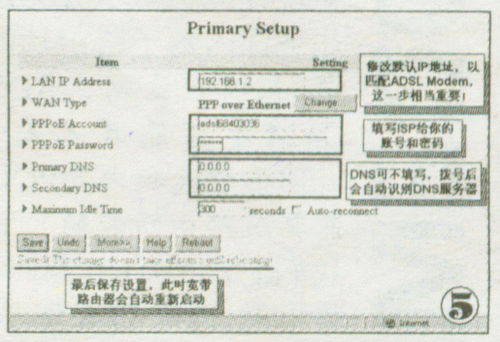

在该对话框中，我们须点选“PPP over Ethernet'’ 来将 WAN类型更 改 为‘‘PPPoE'’ (局域网上的点对点协议)，这是因为ADSL拨号采用的是该协议。点选后，点击"Save”按钮进入下一步的对话框。在这里，我们要填写ADSL的账号和密码(即ISP提供给你的ADSL用户名和密码)，以后，拨号的任务就交给TL-R400了。填写完毕后保存设置。不过且慢!!我们仔细思考网上数据传送到用户计算机的过程，是从 Internet\ADSL MODEM\宽带路由器\本机，而前面我们已经看到为了访问宽带路由器，我们必须将本地连接的IP地址段和宽带路由器的IP地址段统一起来才行，那么，进而联想到ADSL MODEM的默认私有IP地址是“192．168．1．1”(多数以太式 ADSL MODEM出厂默认IP地址都是“192．168．1．1”)， 子 网 掩 码 为“255．255．255．0'。很显然，和“192．168．254． x”不在一个网段上，也就是说，这时TL— R400是无法访问ADSL MODEM的，数据也无法传送。只有当ADSL MODEM、宽带路由器、本地连接三者的IP地址段一致的时候，才能实现互访和数据传输!所以，我们还要对 TL-R400的IP地址进行修改，我们建议将IP地址修改成与 ADSL MODEM同网段，例如本例的“192．168．1．2”，子网掩码“255．255．255．0'’ (图5)。

最后点击"Save”按钮保存设置，并点击"Reboot”按钮立即重新启动TL-R400宽带路由器使设置生效。

  2.客户机的配置

  当TL-R400重启后，会弹出一个显示有“System is restarted Please reconnect manually”(系统已重启，请手动连接)字样的对话框让我们重新连接管理页面。这时你在IE地址栏中输入"http：／／192．168．1．2”也已无法访问该管理页面了，因为TL— R400的IP地址段已做了修改，和现有本地连接的IP地址又不在一个段上了，所以现在我们需要重新配置客户机。进入“本地连接”的“TCP／IP属性”对话框，在这里，将IP地址修改为"192．168．1． x”(x为3~254的自然数)(本例中为"192．168．1．3)，子网掩码依旧是"255．255．255．0"。由于TL-R400取代了以前的网关计算机，自身成为了一个“网关”，所以这里我们将“网关”设置为TL— R400的IP地址“192．168．1．2”。 由于采用的是“网关”式共享，那么客户机的DNS服务器也应该指向“网关”，即“192．168．1．2”(图6)

3.宽带路由器拨号连接Internet
  现在，ADSI MODEM、宽带路由器、本地连接的私有IP地址都处在同一个网段下，能够实现数据传送了。

  在IE地址栏中输入“http：／／192．168．1．2”并“回车”，然后输入管理密码进入TL-R400管理页面，点右下角的"Connect”按钮进行拨号连接。等待约5秒钟后，连接成功，同时TL-R400将显示获得的公有IP地址、ISP的DNS服务器地址等信息 (图7)。

现在客户机可以上网了。打开IE，输入网址—— GO！！

  以后要上网时，只要将 ADSL MO— DEM和TL— R400的电源打开，TL— R400就会自动拨号连接上 Internet。这时计算机登录后，就可以直接上网了，无须任何额外的操作。如果不想上网了，关闭TL-R400的电源即可。

  TL-R400支持4台计算机共享上网，如果多于 4台计算机，可以再加一个集线器(或交换机)，组网方式如图8。
