标题: 真空室内工件怎样测温？

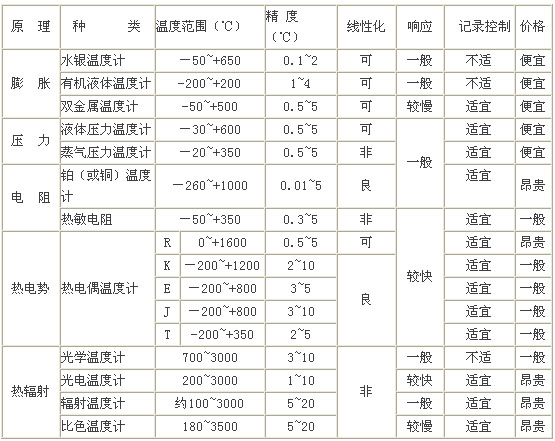

最佳答案：测温方法的优选公元前200一100年间，古希腊菲隆和希隆各自制造过一种以空气膨胀为原理的测温器，其后，测温技术的发展形形色色，种类繁多。常用测温方法分类及特点见表（2）。由上表对比可见，由于需要在真空状态下测温，通过膨胀法、压力法、电阻法、热辐射法均有其局限性。而采用K型热电偶进行测温，具有线性良好、响应快、精度较高、测温范围较宽、记录与控制适宜、价格适中等优点，尤其是现场实施简便，可操作性强，因此，我们选用K型电偶热在电子束焊接过程对工件进行测温。

测温方法的实施
由于需要测量真空室内工件的温度，因此，首先需要解决热电偶与工件的连接问题。实际加工中，我们采用电容储能焊将热电偶焊到指定测温部位，采用电容储能焊金属箔窄条固定热电偶的补偿导线。补偿导线接至真空电子束焊机预留的接线端子。在真空室外部相应接线端子通过补偿导线连接至DR020R型数字温度巡回检测仪上，使用该记录仪可实现对焊接过程工件温度的自动测定、显示、监控和记录。还可以读取并打印热电偶所测的焊接过程工件的温度值。

在实际焊接时需要注意的是真空室内部连接热电偶的补偿导线应该绕工件两圈，并留适当裕量后再接至真空电子束焊机预留的接线端子，防止焊接过程中因工件回转，将热电偶拉断，影响测温及焊接工作的正常进行。
