标题: 如何用没有ADC功能的芯片来检测采集温度？ [打印本页]

作者: 阳阳阳 时间: 2012-5-7 20:02
标题: 如何用没有ADC功能的芯片来检测采集温度？

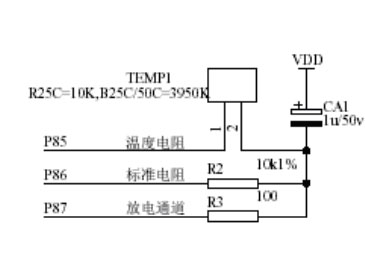

最佳答案：1. 温度检测电路图 2. 温度检测步骤
第一步：放电 P85 和 P86设置为高阻态，P87 输出“1” ，电容放电
第二步：测标准电阻 P85 和 P87设置为高阻态，P86 输出“0” ，电容充电，并对充电时间计时计时功能说明：计时最小时基为 30US，用定时器中断来实现。每 30US中断一次，计时器+1。计时器长度=16BIT，高字节的 BIT4 代表溢出位。所以实际有效长度为 12 位超出则判为溢出，可能是被测电阻开路和电容短路等故障引起的。
第三步：放电 P85 和 P86设置为高阻态，P87 输出“1” ，电容放电
第四步：测温度电阻 P86 和 P87设置为高阻态，P85 输出“0” ，电容充电，并对充电时间计时计时功能说明：（同第二步）

第五步：计算电阻比率计算公式：电阻比率＝温度电阻
